라디에이터 핀 기계 공급업체

기계 설명

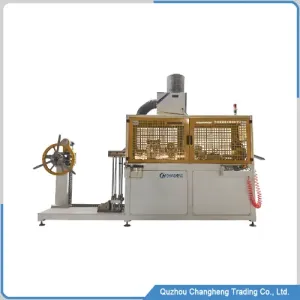

고속 롤 프레싱 방식으로 생산되는 라디에이터 핀 기계입니다. 벨트 구동 방식으로 롤러를 구동하는 2.2kW 모터가 장착되어 있습니다. 최대 생산 속도는 분당 120미터에 달합니다. 현재 라디에이터 및 콘덴서 업계에서 가장 효율적인 핀 생산 장비 중 하나입니다.

이 기계는 서보 모터를 통해 통계적 파동의 수를 회전시켜 핀의 길이를 정밀하게 제어하여 각 알루미늄 핀의 길이 오차가 0.1mm를 초과하지 않도록 합니다. 또한, 이 핀 생산 기계의 외관 부품은 모두 니켈 도금 처리되어 부품 표면이 은은하게 빛납니다. 혹독한 환경에서 장시간 사용하더라도 부품이 녹슬지 않습니다.

제어 시스템에는 최신 미쓰비시 PLC가 탑재되어 있으며, 센서 또한 세계적인 유명 브랜드 제품을 사용합니다. 전체 제어 시스템은 실시간 모니터링, 고장 경보, 생산 용량 사전 설정 등의 기능을 통합하여 인더스트리 4.0의 지능형 제어를 진정으로 구현합니다.

라디에이터 핀 머신의 기술적 매개변수

• 파고 : 4-12mm
• 핀 폭: 12-160mm
• 피치 범위: 2-4mm
• 재료 두께: 0.05-0.15mm
• 모양 : U자형, 직사각형
• 재료: 알루미늄 또는 구리
• 블레이드 소재: M36
• 블레이드 경도: 235~369HBw
• 최대 속도: 120미터/분
• 일반 속도: 100미터/분
• 절단 빈도: 최대 60회/분
• 코일 소재 내경 : φ150-300mm
• 롤의 외경 : ≤φ1500mm
• 설치 치수: 5800×1200×1650mm
• 모터 전원: 3.5kW
• 속도 설정: 무한 가변 속도
• 공기압 : 0.4MPa
• 기계 중량: 2.0톤

라디에이터 핀 머신의 장점

이 기계는 최신 콘덴서 및 라디에이터 핀 제조 기계로, 다른 유형의 핀 장비에 비해 몇 가지 뚜렷한 장점을 자랑합니다. 이 기계의 장점 몇 가지를 소개합니다.

1. 생산 속도를 디지털로 조정하세요

PLC는 드라이버로 가는 전류를 제어하여 모터의 작동 속도를 조절합니다. 모터는 동기식 벨트를 사용하여 기계의 금형 롤러를 구동합니다. 엔지니어는 터치스크린을 통해 숫자를 입력하여 기계의 생산 속도를 제어할 수 있습니다. 이 제어 방식은 밀리초 단위의 정확도를 달성하여 생산 속도를 시각적으로 정확하게 표현합니다.

2. 컴팩트 디자인

이 라디에이터 핀 기계는 여러 기능 부품을 통합하여 자동화된 생산을 가능하게 합니다. 콤팩트한 디자인으로 대규모 라디에이터 공장이나 소규모 작업장에서도 최소한의 공간을 차지합니다.

3. 효율적인 생산 속도

이 기계의 최대 생산 속도는 분당 120미터로, 일반적으로 핀을 분류하는 데 두 명의 작업자가 필요합니다. 또한, 분당 300미터라는 놀라운 최대 생산 속도를 자랑하는 또 다른 핀 기계도 있습니다. 귀사 공장에 더 빠른 기계가 필요하시면 언제든지 문의해 주세요.

4. 고정밀 제조

이 핀 성형기의 모든 부품은 고정밀 기술을 사용하여 제작됩니다. 그중에서도 블레이드는 핀 롤러 금형은 전용 기계를 사용하여 절단하고 형상을 형성한 다음, 마이크론 단위의 장비를 사용하여 연마하여 칼날이 날카롭고 절단된 블라인드의 모양에 버가 없도록 하는 핵심 부분입니다.

라디에이터 핀 머신 작동 영상

Fin 머신의 고급 기능

지능형 윤활 장치.

라디에이터 핀 기계가 고속으로 작동하면 롤러 몰드와 알루미늄 호일 롤링에서 많은 열이 발생합니다. 휘발성 오일을 분사하면 롤러 몰드를 윤활할 뿐만 아니라 냉각 역할도 합니다. 이 기계에는 휘발성 오일 윤활 장치가 장착되어 있어 오일을 간접적으로 자동 분사합니다. 남은 윤활유는 오일 탱크로 재활용하여 재사용할 수 있습니다.

연료 탱크에는 액체 레벨 센서가 장착되어 있습니다. 휘발성 오일 레벨이 설정값 미만이면 기계에서 경보 신호가 발생하여 작업자에게 윤활유를 보충하도록 안내합니다. 이는 일반 작동 중 휘발성 오일 부족으로 인한 기계 고장을 방지하기 위한 것입니다. 이러한 설계는 장비의 장기간 안정적이고 신뢰할 수 있는 생산을 가능하게 할 뿐만 아니라 기계의 수명도 연장합니다.

재료 장력의 자동 조절.

각 공장에서 생산되는 재료의 경도는 다를 수 있으며, 구리와 알루미늄 재료의 경도도 마찬가지입니다. 따라서 본 기계는 장력을 자동으로 조절하는 장치를 갖추고 있어 다양한 재료와 경도에 대한 적응성을 보장합니다.

다른 공장의 원자재를 교체하더라도 이 기계의 생산 매개변수를 수정하거나 도구를 조정할 필요가 없습니다. 핀 기계는 이러한 원자재에 자동으로 적응합니다.

모듈식 금형 설계.

라디에이터 산업은 다양한 크기의 제품을 제공하며, 이로 인해 핀의 모양과 크기가 다양해집니다. 다양한 생산 요구를 충족하기 위해 당사의 라디에이터 핀 기계 금형은 모듈형 설계를 채택했습니다. 사용자는 롤러 금형을 다양한 라디에이터 핀으로 교체하여 다양한 핀을 생산할 수 있으며, 이는 고객 요구 사항을 충족합니다.

이 금형은 완전히 독립적인 개체이기 때문에 교체가 매우 편리합니다. 일반 작업자라도 한 시간 이내에 교체할 ​​수 있습니다.

기타 라디에이터 기계

고품질 재료.

이 기계의 핵심 소재는 롤러 몰드의 블레이드입니다. 기계의 수명과 핀 품질의 안정성을 보장하기 위해서는 경도와 내마모성뿐만 아니라 강도와 인성도 고려해야 합니다.

라디에이터 핀 머신의 롤러 몰드 블레이드 소재는 M36(미국 기준 T11336)입니다. 이 소재는 600°C의 고온 환경에서도 높은 경도를 유지할 수 있습니다. 고온 진공 담금질 그리고 담금질을 하면 경도를 60-69HRC로 유지할 수 있습니다.

이 금속 소재는 코발트, 텅스텐, 몰리브덴, 바나듐 등의 원소를 함유하고 있습니다. 과학적 원리에 따라 소재의 특성을 강화함으로써 내마모성과 인성을 향상시켜 공구 등급의 높은 품질 기준을 충족합니다.

만약 소재가 알루미늄이라면, 이 롤러몰드는 하루 8시간 동안 사용할 수 있으며, 수명은 최대 10년까지 가능합니다.

마지막으로 요약해 보겠습니다.

이 라디에이터 핀 머신은 고강도 금속 소재로 제작되었으며, 지능형 제어 및 윤활 시스템을 탑재하여 기계의 매우 긴 수명을 보장합니다. 정밀 절삭 기술을 구현할 뿐만 아니라 분당 120미터의 고속으로 원활하게 작동합니다. 현재 라디에이터 공장에서 필수적인 장비입니다.

라디에이터나 콘덴서 생산에 필요한 핀 제작 기계를 찾고 계시다면 이 제품이 최고의 선택이 될 수 있습니다. 아래 양식을 작성해 주시면 저희 엔지니어가 연락드려 이 기계에 대한 자세한 정보를 제공해 드리겠습니다.
