контур штампа для штамповки плавников

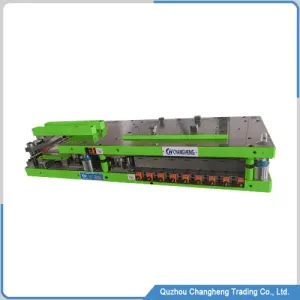

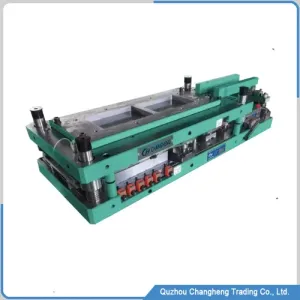

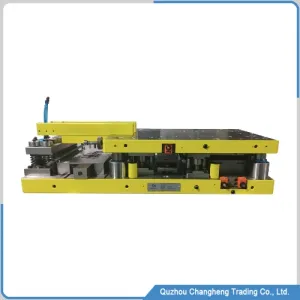

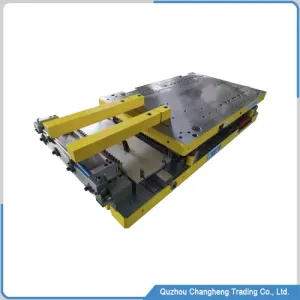

Это полностью автоматический штамп для непрерывного производства ребер, который является ключевой формой для изготовления алюминиевых или медных ребер трубчатых и кожуховых теплообменников. Он состоит из нескольких независимых небольших форм, объединенных в полную автоматическую форму. Этот тип пресс-формы имеет множество преимуществ, таких как адаптируемость к высокоскоростному производству, сверхдлительный срок службы и простота комбинирования для производства различных размеров.
Из-за большого количества диаметров трубчатых и кожуховых теплообменников в промышленности, чтобы удовлетворить разнообразные сценарии применения на рынке, мы разработали устройство быстрой установки для дуговых резаков для штампов для штамповки ребер. На производстве можно производить плавники разных размеров, просто заменяя фрезы, что позволяет фабрикам сэкономить немало денег.
Технические параметры
| ПУНКТ | ДАННЫЕ |
| РАЗМЕР ТРУБЫ | φ16.3ММ |
| ТИП РЕБРА | ГОФРИРОВАННАЯ |
| РЯДЫ ОТВЕРСТИЙ | 10 РЯДА |
| РАССТОЯНИЕ ТРУБ | 21 ММ |
| РАССТОЯНИЕ | 21 ММ |
| ПЛАСТИН НА ДЮЙМ | 6 - 14 |
Преимущество штамповки плавников
1. Ширина и длина ребер могут быть свободно изменены без изменения расстояния и диаметра отверстий. Одна форма позволяет производить несколько изделий, что экономит фабрике много денег.
2. В штампе для штамповки ребер используются высококачественные материалы, а ключевые детали прошли вакуумную закалку до твердости 62. Срок службы очень длительный.
3. Средний трудоспособный возраст наших инженеров превышает 16 лет. Конструкция нашей пресс-формы разумна, компактна и эстетична, что делает ее идеальной для различных штамповочных машин.
4. Каждый ключевой компонент производится на нашем собственном заводе, что позволяет эффективно контролировать качество пресс-формы и предоставлять эффективные гарантии быстрой доставки.
Видео с завода по штамповке плавников
Сырье для пресс-форм
| Наименование | материала |
| Плита пресс-формы | ENC45 |
| Перфорирующая игла | SKH51 |
| весна | 50CrVA |
| Направляющий стержень | 20Cr |
| Маленький направляющий стержень | SUJ2 |
| Режущий нож | Кр12МоВ |
Вопросы и ответы
О: Мы разработали это ограничение на основе вашего продукта.
О: Мы можем спроектировать эту форму на основе вашей штамповочной машины, чтобы ее можно было легко установить на вашу штамповочную машину.
О: Конечно, мы можем предоставить образцы плавников, но вам придется оплатить комиссию FedEx.
