Обзор плавниковой матрицы
Матрицы для штамповки ребер играют решающую роль в индустрии штамповки ребер HVAC. Это не только высокопроизводительный инновационный инструмент, но и известный в отрасли своей превосходной точностью допусков.
Конструкция этих штампов с ребрами позволяет регулировать высоту растяжения при штамповке более тонких металлических материалов, а это означает, что в ходе производственного процесса можно изготавливать различные ребра разной высоты для удовлетворения различных потребностей разных клиентов.
С точки зрения функциональности эти инструменты для штамповки плавников очень гибки и могут создавать различные типы рисунков плавников.
Будь то традиционные линейные плавники, более сложные смещенные или зубчатые плавники или даже уникальные конструкции, такие как елочка или волнистая форма, эти инструменты способны справиться с ними.
Разнообразие этой конструкции позволяет штампам для штамповки ребер хорошо работать в соответствии с индивидуальными потребностями ребер в различных радиаторах и системах отопления, вентиляции и кондиционирования.
Данные штампа для штамповки плавников
| ПУНКТ | ДАННЫЕ |
| Твердость термообработки | HRC 62-64 |
| Место происхождения | Германия |
| Диаметр отверстия | Следуйте дизайну |
| Толщина материала | 0.05-0.5mm |
| Фольгированное сырье | железо алюминий медь Нержавеющая сталь |
| строки | 4-20 строк необязательный |
| Расстояние между столбцами | Следуйте дизайну |
| Межстрочный интервал | Следуйте дизайну |

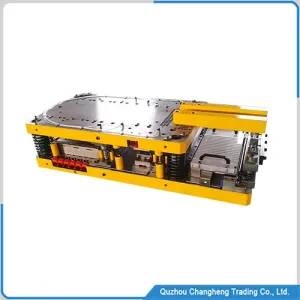

Штамповочная матрица с ребрами Базовая конструкция
1. Верхние и нижние сиденья пресс-формы:
Это базовая опорная конструкция прогрессивной формы, используемая для установки и фиксации других компонентов формы.
2. Механизм подачи:
Это механическая конструктивная конструкция, не требующая обслуживания и ухода.
3, полость штампа:
используется для резки, формовки, штамповки и других процессов обработки полосы.
4, режущее устройство:
Это устройство для штамповки ребер обычно имеет горизонтально движущийся цилиндр.
5, направляющая стойка и направляющая втулка:
Убедитесь, что относительные положения верхней и нижней форм являются точными и безошибочными в процессе закрытия и открытия, обеспечивая нормальную работу формы.
6, устройство позиционирования:
используется для обеспечения правильного положения материалов во время процесса подачи и предотвращения отходов, вызванных несоосностью.
При проектировании ребристых штампов необходимо учитывать различные факторы, такие как эффективность производства, точность обработки, срок службы пресс-формы и стоимость производства, чтобы обеспечить их надежность и экономичность в производственном процессе.
