  • 스파이럴 핀 튜브용 핀 와인딩 머신

스파이럴 핀 튜브용 핀 와인딩 머신

핀 두께: 0.1-0.4mm
기계 중량 : 560kg
지느러미 유형: L 유형
파이프 직경: Φ13-38mm
생산 속도: 약 250m/ 8h

기계 개요

본 장비는 2.5kw 모터를 주전원으로 사용하며, 구조설계가 매우 간단하여 향후 유지보수 작업이 매우 용이합니다. 작업자는 엄격한 교육을 받을 필요가 없으며 단시간에 핀 권취기의 모든 작업을 능숙하게 익힐 수 있습니다.

이 기계에는 튜브의 중심축 위치 조정 장치가 이미 장착되어 있어 생산 중에 발생하는 원심력으로 인해 튜브가 휘어질 염려 없이 핀 튜브를 고속 생산하는 동안 동축 코어의 작동을 효과적으로 제어할 수 있습니다.

이 기계는 간단한 공구 교체만으로 최대 길이 6m의 핀 튜브를 생산할 수 있습니다. 다양한 직경 크기의 튜브를 생산할 수 있으며 핀의 높이와 간격도 쉽게 변경할 수 있습니다. 하나의 기계로 시중에 판매되는 핀 튜브 유형의 90%를 충족할 수 있습니다.

핀 와인딩 머신 기술 데이터

ITEM데이터
핀 재질알루미늄
파이프 재료
구리
스테인리스 강
티타늄 합금
핀 두께0.1-0.4mm
기계 중량560kg
지느러미 유형L 타입
파이프 직경φ13-38mm
생산 속도약 250m/8시간
외부 치수155 * 65 * 125cm

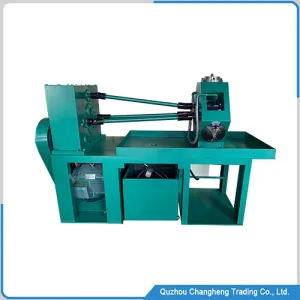

핀 튜브 와인딩 머신
튜브 핀

지느러미 감기 기계 특징

  • 간단한 구조:

근로자는 교육이 필요하지 않으며 쉽게 직책을 맡을 수 있습니다.

  • 유연한 디자인 :

간단한 도구를 교체해야 하므로 다양한 크기의 핀 튜브를 생산할 수 있습니다.

  • 권선 과정:

핀과 튜브를 용접할 필요가 없으며 와인딩 공정을 사용하여 핀과 튜브를 단단히 연결하므로 견고하고 열 전달 효과가 좋습니다.

  • 핀 사이의 간격은 균일합니다.

핀 권취기의 핀은 L형으로 파이프에 주름 없이 고르게 분포되어 매우 아름답습니다.
