평판형 열교환기 공장

평판형 열교환기란 무엇입니까?

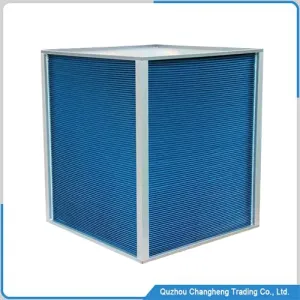

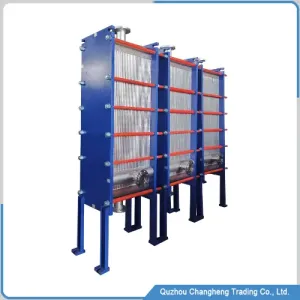

이러한 유형의 열교환기는 주로 산업 분야에 적합합니다. 이는 주름진 평판, 밀봉 링 및 프레임으로 구성됩니다. 일반적으로 두 개의 교차 채널이 있는데, 하나는 냉각 액체용이고 다른 하나는 뜨거운 액체용입니다. 그들은 각각 냉간 및 열 교환 작업을 위해 해당 채널로 흐릅니다.

이러한 유형의 평판형 열교환기는 높은 열전달 효율, 우수한 비용 효율성, 내부 얼룩 청소 용이성 등 많은 장점을 가지고 있습니다. 따라서 제약 산업, 석유 정제소, 화력 발전소 등에 사용되며 응용 범위가 매우 넓습니다.

기본 분류

분리형 판형 열교환기

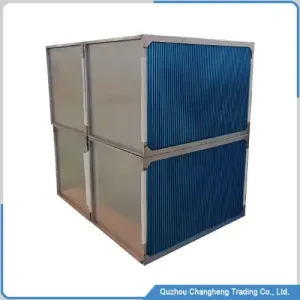

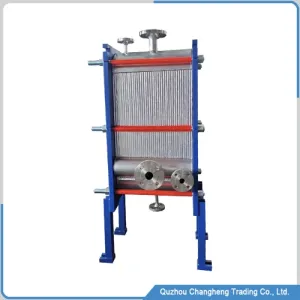

이 평판형 열교환기의 구조는 주름진 판을 층별로 겹쳐 놓은 것입니다. 플레이트 중앙에는 EPDM 고무로 만들어진 밀봉 개스킷이 있으며, 이는 프레임으로 고정되어 완전한 열교환기를 형성합니다. 열교환 효율을 유연하게 높이거나 낮출 수 있다는 장점이 있습니다. 금형으로 생산된 플레이트는 다양한 고객의 요구를 충족할 수 있습니다.

용접 판형 열교환기

이러한 형태의 열교환기의 구조는 판 사이의 틈을 용접하여 고정하는 것이며, 더 높은 작동 압력을 견딜 수 있다는 장점이 있습니다. 일반적으로 이러한 유형의 열교환기는 높은 압력이 요구되는 분야에 사용되지만 가격도 더 높습니다.

평판형 열교환기 데이터

ITEM	데이터
모델	CH-HE01
플레이트당 활성 영역	0.1M2
판 두께	0..5mm
공칭 플레이트 간격	3.8mm
포트 직경	50mm
유속	53M3/h
연결 직경	DN50
최대 작업 압력	1.6mPa

설치주의 사항

• 열교환기는 변형이 없어야 하며, 나사가 느슨해지거나 기타 기계적 손상이 있어서는 안 됩니다.

• 열교환기 상단에는 리프팅용 O-링이 있습니다. 열교환기의 판을 손상시킬 수 있는 비과학적인 조작을 피하기 위해 올바르게 사용하십시오.

• 향후 유지관리가 용이하도록 열교환기 주변에 충분한 공간을 확보해야 합니다.

• 차가운 매체와 뜨거운 매체의 입구 및 출구 파이프 설치는 파이프 연결 지침을 따라야 합니다.

• 평판형 열교환기 연결 시에는 새 배관을 사용하는 것이 가장 좋으며, 배관을 사용할 경우 배관 내부를 깨끗이 청소해야 합니다.

• 열 교환기의 최대 작동 압력은 1.6MPa여야 합니다. 작동 환경이 이 압력보다 높으면 엔지니어에게 알려야 합니다.

평판형 열교환기 공장 영상

질의 응답
