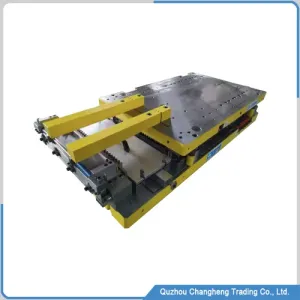

Panoramica dello stampo
1. Questa matrice progressiva con aletta è adatta per radiatori di automobili, condizionatori d'aria domestici, condizionatori d'aria centralizzati, deumidificatori, ecc.
2. È adatto per fogli di alluminio con diversi stati e spessori in patria e all'estero.
3. Tutti gli acciai sono realizzati in Giappone o Svezia e il materiale del tagliente è asp30 o hap40.
4. Lo stampo è di facile manutenzione e utilizzo e l'intercambiabilità delle parti è eccellente. Tutte le parti standard (incluso perno di guida, manicotto di guida, molla, vite, ecc.) sono prodotti Misumi giapponesi.
Parametri tecnici della matrice Fin Progressive
- Modello: Φ 8.35 × 12R
- Numero di colonne: 12R
- Taglio intercolonna: taglio rapido di ogni colonna
- Materiale dell'aletta: foglio di alluminio t = 0.12-0.15 mm
- Altezza flangiatura: 1.8 mm (0-0.1 mm)
- Quantità: set 1
- Velocità di timbratura: 120-250 volte/
La riparazione di una singola matrice può garantire 20 milioni di punzonature, il bordo del coltello può essere riparato 10 volte e la durata utile totale dello stampo è di 15 anni.
Punzonatura e flangiatura → raddrizzatura, taglio bordi → taglio longitudinale → alimentazione → taglio trasversale
Stampo per alette di condizionamento dell'aria, stampo per alette ad alta flangiatura, stampo per alette di condizionamento dell'aria per autoveicoli, stampo per alette di scambiatori di calore industriali, stampo per alette di frigorifero, stampo per alette in alluminio per scambiatori di calore per scopi unici,
Questa matrice progressiva è adatta per condizionatori d'aria domestici, condizionatori d'aria centrali, condizionatori d'aria per automobili, scambiatori di calore industriali, deumidificatori, radiatori industriali, ecc.
È adatto per fogli di alluminio di diversi stati e spessori e può essere personalizzato. Le specifiche per i tubi di rame sono 5-15.88 mm, ecc.
Tutti i materiali in acciaio vengono importati dal Giappone o dalla Svezia e il materiale di taglio è costituito da acciaio rapido in polvere ASP3.0.
Lo stampo è facile da manutenere e utilizzare e l'intercambiabilità delle parti è eccellente. Tutte le parti come il montante di guida, il manicotto di guida, la molla e la vite sono prodotti importanti.
La nostra officina
Video di fabbrica del produttore di matrici progressive Fin
Nostro servizio
Progettazione di stampi progressivi a pinna
Accettiamo i requisiti dimensionali dei clienti per gli scambiatori di calore e produciamo questi stampi. Che tu abbia bisogno di questo stampo per produrre materiali metallici, possiamo fornire una buona soluzione per aiutarti a risolvere i problemi nel processo di produzione e ottenere una produzione completamente automatica.
Assistenza
Forniamo anche servizi di manutenzione stampi. Come tutti sanno, la progettazione dello stampo progressivo a pinna di questa struttura è molto complessa e ogni parte deve soddisfare rigorosi requisiti dimensionali. Le normali fabbriche di stampi trovano difficile la manutenzione di questo stampo, quindi offriamo questo servizio di manutenzione professionale per estenderne la durata.
Formazione
Forniremo servizi di formazione se siete una nuova fabbrica e acquistate i nostri stampi progressivi. Di solito, questi servizi sono gratuiti e dovrete solo coprire le spese per il biglietto aereo, l'hotel, il visto, il cibo, ecc. dei nostri ingegneri.
Trasporto marittimo
Non devi essere coinvolto. Ti invieremo gli stampi alla fabbrica, ma ovviamente la tua azienda deve avere il diritto di importarli.
