Ürün Açıklaması
Questa matrice per alette è utilizzata per produrre alette in alluminio per scambiatori di calore. È composta da più unità di stampaggio a pressione indipendenti per formare uno stampo di stampaggio di produzione altamente automatizzato.
Questo stampo garantisce la coerenza della forma e delle dimensioni di ogni pezzo durante la produzione ad alta velocità, mantenendo al contempo un buon intervallo di tolleranza.
L'interno dello stampo è modulare e i componenti chiave possono essere sostituiti in modo indipendente per verificarne la durata utile.
Campo di applicazione della matrice per alette
Questo stampo è completamente automatizzato e può produrre alette di raffreddamento per materiali metallici grezzi, come rame, alluminio, ferro, acciaio inossidabile, fogli di alluminio idrofili, ecc. Pertanto, il suo campo di applicazione è molto ampio.
Di seguito alcuni esempi dei suoi ambiti di utilizzo
All'interno del guscio è installato uno scambiatore di calore a tubi e mantello, in genere con una forma circolare delle alette.
Uno dei prodotti più comunemente utilizzati è l'aria condizionata domestica, dove quasi ogni condensatore si basa su stampi alettati
Esiste un tipo di radiatore per auto che utilizza una struttura a tubi e alette, che richiede stampi per alette per produrre l'intero nucleo
Grazie alla disposizione flessibile delle strutture geometriche in questo stampo, molti grandi scambiatori di calore industriali utilizzano questo stampo a alette
Lo scambiatore di calore per il riscaldamento domestico utilizza alette in rame per aumentare l'efficienza del trasferimento di calore, il che richiede la produzione di stampi per alette
Fin Die materie prime
| Nome della parte | Materie prime |
| Parti della feritoia | SKH51 |
| Muffa primavera | 50CrVA |
| Ago da punzonatura | SKH51 |
| Piatto stampo piccolo | Cr12MoV |
| piatto stampo grande | IT C45 |
Tipo di stampo e parametri tecnici
- Diametro del foro: (3/8'') 9.52 mm
- Altezza del colletto: 2.5-5 mm
- Produzione continua: Sì
- Dimensioni della geometria: 25.4*23 mm
- Numero di fori: 12 file
- Dimensione complessiva: 1050 * 540 * 240 mm
- Fase: foro a 1 fila o foro a 2 file
- Taglio del bordo: ondulato, dritto
- Dimensione del foro: 12.7 mm
- Altezza del colletto: 3.5-7 mm
- Produzione continua: Sì
- Dimensioni della geometria: 31.75*27.5 mm
- Numero di fori: 12 file
- Dimensione complessiva: 1250 * 550 * 320 mm
- Fase: foro a 1 fila
- Taglio del bordo: ondulato, dritto
- Dimensione del foro: 15.88 mm
- Nome del prodotto: Pinna die
- Altezza del colletto: 2.5-5 mm
- Produzione continua: Sì
- Dimensioni della geometria: 38.1*33 mm
- Numero di fori: 8 file
- Dimensione complessiva: 1450 * 560 * 340 mm
- Fase: foro a 1 fila
- Taglio del bordo: ondulato, dritto
- Dimensione del foro: 16.3 mm
- Altezza del colletto: 3.5-8 mm
- Produzione continua: Sì
- Dimensioni della geometria: 50*50 mm
- Numero di fori: 6 file
- Dimensione complessiva: 1450 * 560 * 320 mm
- Fase: foro a 1 fila
- Taglio del bordo: ondulato, dritto

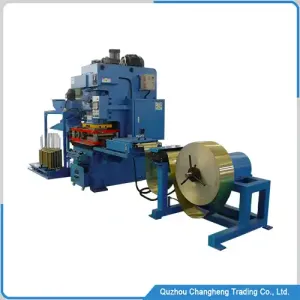

Vantaggi della pressa a pinna
1. Disposizione geometrica diversificata, uno stampo di stampaggio può produrre prodotti di varie dimensioni
2. Non è necessario supervisionare i lavoratori durante la produzione e la filiera delle alette può essere completamente automatizzata.
3. La progettazione indipendente dei componenti chiave consente una sostituzione a basso costo e prolunga la durata degli stampi.
4. Consentire agli utenti di sostituire rapidamente gli stampi e di installare diversi stampi per alette su una macchina per stampaggio.
5. Questo stampo è dotato di un dispositivo di alimentazione automatico per una produzione rapida e ad alta precisione.
Video della fabbrica del produttore di stampi per alette dello scambiatore di calore
Altri stampi per stampaggio
Filiera progressiva dell'aletta dello scambiatore di calore
Panoramica dello stampo 1. Questa matrice progressiva a pinne è adatta per radiatori per automobili, condizionatori d'aria domestici, condizionatori d'aria centrali, deumidificatori, ecc. 2. È adatta per fogli di alluminio con diversi stati e spessori in casa e…
Stampo per alette del condensatore e stampo progressivo
Introduzione al prodotto Lo stampo a pinne del condensatore è uno strumento per la produzione continua ad alta velocità. È uno strumento di stampo progressivo completamente automatico che combina più stampi con diverse funzioni. Questo stampo è lo strumento di produzione principale…
Stampo per iniezione plastica del serbatoio del radiatore
Panoramica dello stampo Questo stampo a iniezione di plastica per radiatori per auto ha un controllo del canale caldo e un dispositivo di raffreddamento ad acqua all'interno. Può essere installato su qualsiasi marca di macchina a iniezione orizzontale per l'uso, siamo specializzati in…
Q & A
A: L'imballaggio di questo stampo è una cassa di legno
A: Il nostro tempo di consegna dello stampo è di 50-62 giorni
A: I nostri stampi sono adatti per oltre il 90% delle timbratrici, puoi contattare il nostro ingegnere e fornire immagini della tua timbratrice
R: Possiamo personalizzare tutte le dimensioni dello stampo in base alle esigenze del cliente
